1 |
外型尺寸 |
1100mm*1320mm*1600mm |
|
2 |
电源 |
AC220V 50~60Hz |
|
3 |
气源供给 |
0.5Mpa~0.8Mpa |
|
4 |
气源流量 |
＞10CFM |

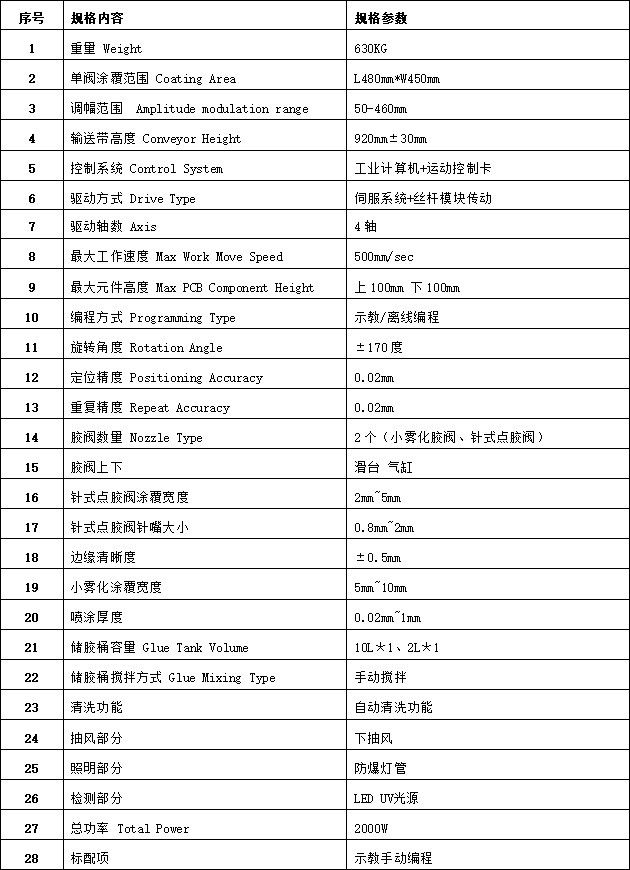

配置说明：
|
序号 |
规格内容 |
规格参数 |
|
1 |
重量 |
650KG |
|
2 |
单阀涂覆范围 |
L580mm*W500mm |
|
3 |
调幅范围 |
50-500mm |
|
4 |
输送带高度 |
920mm±30mm |
|
5 |
轨道最大负载 |
5 Kg |
|
6 |
控制系统 |
工业计算机+运动控制卡 |
|
7 |
驱动方式 |
伺服系统+丝杆模块传动 |
|
8 |
驱动轴数 |
4轴 |
|
9 |
最大工作速度 |
1000mm/sec |
|
10 |
最大元件高度 |
上100mm 下100mm |
|
11 |
编程方式 |
示教/离线编程 |
|
12 |
旋转角度 |
±170度 |
|
13 |
定位精度 |
0.02mm |
|
14 |
重复精度 |
0.02mm |
|
15 |
胶阀数量 |
2个（选配） |
|
16 |
胶阀上下 |
滑台气缸 |
|
17 |
抽风部分 |
下抽风 |
|
18 |
检测部分 |
UV光源 |
|
19 |
总功率 |
2300W |
|
20 |
标配项 |
示教手动编程 |
|
21 |
输送方式 |
导轨+链条(04C加长5mm) |
|
胶阀选配项 |
|
|
针式点胶阀CT102 |
小雾化胶阀CT202 |
|
大雾化胶阀CT302 |
针式雾化阀CT402 |
|
三模式胶阀CT500 |
水帘阀CT600 |
|
撞针阀CT700 |
气动喷射阀DS200 |
|
供胶方式选配项 |
|
|
10L 胶桶（带搅拌□ 不带搅拌□ ） |
20L 胶桶（带搅拌□ 不带搅拌□ ） |
|
40L 胶桶（带搅拌□ 不带搅拌□ ） |
2L 不锈钢胶桶 |
|
300CC 供胶（300CC包装硅胶） |
300CC/500CC针筒 |
|

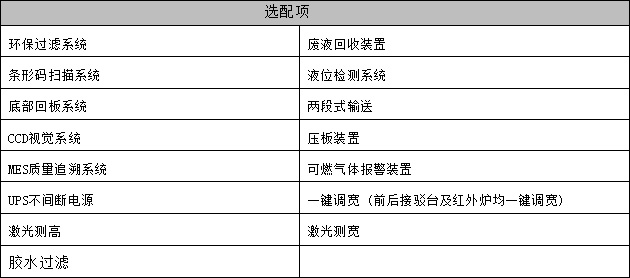

功能性选配项 |
|
|
环保过滤系统 |
废液回收装置 |
|
条形码扫描系统（一维，二维标签码） |
液位检测系统（称重检测） |
|
底部回板系统 |
两段式输送 |
|
CCD视觉系统（视觉编程，纠偏，防呆） |
压板装置 |
|
MES质量追溯系统 |
可燃气体监测报警装置 |
|
UPS不间断电源 |
一键调宽 (在线设备一键调宽) |
|
胶水循环加热 |
激光测宽 |
|
胶水过滤 |
手动真空脱泡 |
|
轨道自动调宽 |
Win10正版系统 |
|
激光侧宽+自动调节 |
|
